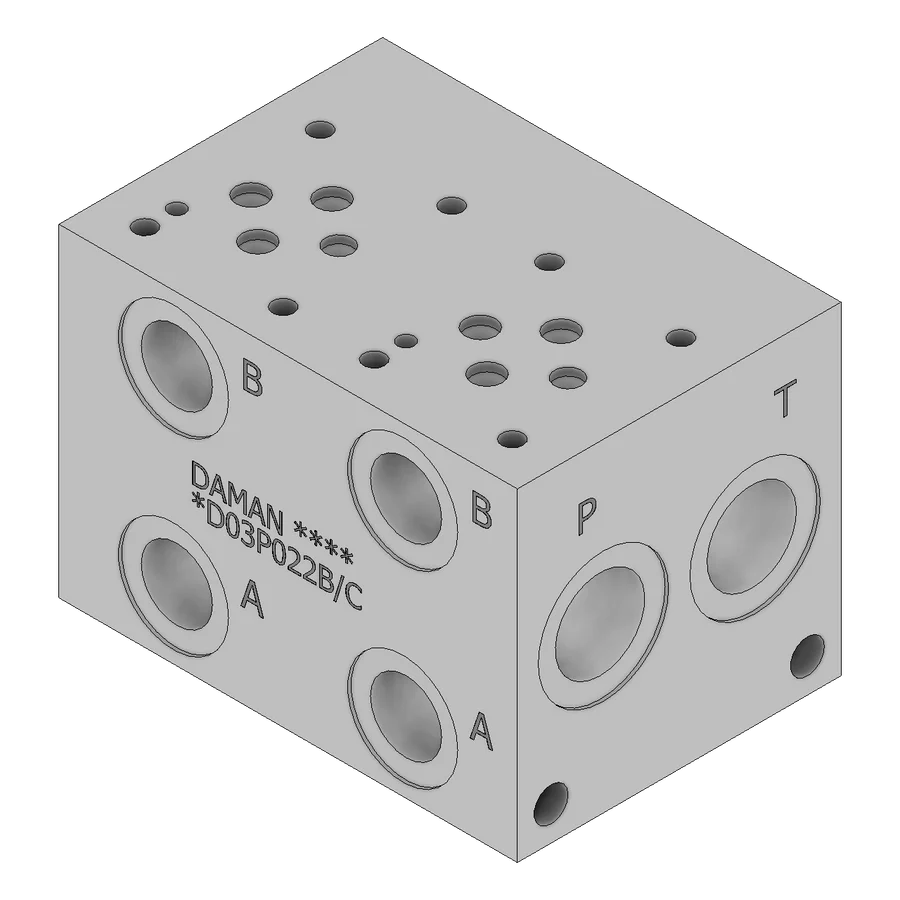

Bloque Manifold de Circuito Paralelo para Válvula D03 CETOP 3 (2 Estaciones) - Daman DD03P022B/C (Con cavidad para válvula de alivio estándar)

Bloque de distribución doble de circuito paralelo diseñado para el montaje seguro y consolidado de 2 válvulas direccionales CETOP 3 (NFPA D03 / ISO 4401-03). Su robusta construcción en Hierro Dúctil Heavy Duty lo convierte en el componente ideal para aplicaciones críticas y circuitos hidráulicos exigentes sometidos a alta presión y ciclos de trabajo continuos, eliminando la fatiga del material, las vibraciones y el riesgo de ruptura mecánicas.

Permite controlar dos movimientos independientes de alta presión unificando las líneas de alimentación en una base única, lo que reduce mangueras y previene puntos de fuga en el sistema.

Especificaciones Técnicas y Dimensiones de Ingeniería:

• Capacidad: 2 Estaciones (Válvulas)

• Tipo de Circuito: Paralelo (Flujo Estándar)

• Material: Hierro Dúctil (Presión máx. de trabajo: 5,000 PSI)

• Espaciado entre Válvulas: 2.13 pulgadas (54.0 mm)

• Longitud Total del Bloque: 4.25 pulgadas (108.0 mm)

Distribución de Roscas y Puertos:

• Conexiones Principales: Puertos con Roscas Cónicas NPTF (Código P)

• Puertos de Alimentación (P y T): 1/2" NPTF y BSPT

• Puertos de Actuador / Cilindro (A y B): 3/8" NPTF

• Roscas de Fijación para Válvulas: #10-24 UNC (Profundidad: 0.63" / 16 mm)

• Roscas de Fijación para el Manifold: 5/16"-18 UNC [0.31-18] (Profundidad: 0.44" / 11.1 mm)
